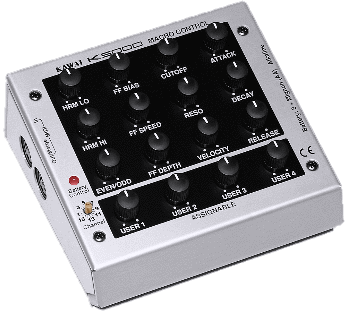

Kawai Macro Control Box MCB

Neupreis bei Markteinführung: 153 €



Durch die Macro Control Box wird auch beim K5000W und K5000R die Beeinflussung des Klanges in Echtzeit möglich.

• Gesendet werden normale MIDI Controller Daten.
• Betriebsfähig ab Systemversion 3.0 (K5000R) bzw. 3.1 (K5000W).
• Ausschließlicher Batteriebetrieb mit automatischer Abschaltung nach 4 Minuten.
  Die durchschnittliche Lebensdauer der Batterie beträgt ca. 1 Jahr bei 4 Stunden täglichem Betrieb.
• MIDI-Kanal frei wählbar.
• Anschlüsse: MIDI IN, MIDI OUT (Merge)



Da über die gesendeten Daten und die Anwendung viel Unklarheit herrscht, habe ich eine Liste aller Daten zusammengestellt:



MCB Regler	Control Change No.	Echtzeit	Bemerkung
HRM LO	16	Ja	entspricht im K5000 dem Controller G CONT 1 *
HRM HI	17	Ja	entspricht im K5000 dem Controller G CONT 2 *
EVEN/ODD	71	Ja
FF BIAS	18	Ja	entspricht im K5000 dem Controller G CONT 3 *
FF SPEED	19	Ja	entspricht im K5000 dem Controller G CONT 4 *
FF DEPTH	75	Ja
CUTOFF	74	Ja
RESO	77	Nein	Reaktion nur nach erneutem Tastenanschlag
VELOCITY	76	Nein	Reaktion nur nach erneutem Tastenanschlag
ATTACK	73	Nein	Reaktion nur nach erneutem Tastenanschlag
DECAY	78	Nein	Reaktion nur nach erneutem Tastenanschlag
RELEASE	72	Nein	Reaktion nur nach erneutem Tastenanschlag
USER 1	80	Ja	entspricht im K5000 dem Controller G CONT 5 *
USER 2	81	Ja	entspricht im K5000 dem Controller G CONT 6 *
USER 3	82	Ja	entspricht im K5000 dem Controller G CONT 7 *
USER 4	83	Ja	entspricht im K5000 dem Controller G CONT 8 *



*

G CONT 1 - G CONT 4 (Control Change No. 16-19) sind mit der MCB nur dann getrennt regelbar, wenn der Sound ausschließlich auf PCMs beruht. Ansonsten werden sie durch additive Parameter mitbelegt.



Die im Patch im Menü EFFECT CONTROLLER eingestellten DEPTH Werte werden zum normalen Wert (also ohne MCB) in den Menüs E1 - E4 addiert bzw. subtrahiert. Der maximale Bereich ist +31 bzw. -31.



Da die Betriebssoftware nicht in der Lage ist die resultierenden Werte zu erkennen, sind auch unsinnige Einstellungen möglich, die dann vom Synthesizer einfach ignoriert werden. Der kontrollierte Parameter kann also niemals größere Werte als möglich annehmen oder sogar negativ werden, es passiert dann nur nichts:



Beispiel 1

Der kontrollierte Parameter hat den Wert 10.

Der DEPTH Wert im Menü EFFECT CONTROLLER ist +31.

Der maximale Wert wird also 41, weil: 10+31=41

Soweit ist alles in Ordnung.



Beispiel 2

Der kontrollierte Parameter hat den Wert 0.

Der DEPTH Wert im Menü EFFECT CONTROLLER ist -31.

Hier wird überhaupt nichts passieren, weil 0-31 kleiner als 0 ist und dadurch der resultierende Wert immer 0 ist.



Beispiel 3

Der kontrollierte Parameter hat den Wert 100.

Der max. mögliche Wert des Parameters ist ebenfalls 100.

Der DEPTH Wert im Menü EFFECT CONTROLLER ist +31.

Hier wird ebenfalls nichts passieren, weil 100+31 größer als 100 ist und dadurch der resultierende Wert immer 100 ist.



Ein durchdacht programmiertes System hätte die möglichen Werte des DEPTH Bereiches an sinnvolle Bereiche angepasst.

Dies ist beim K5000 leider nicht der Fall...



Für alle, die die Controller Box nicht besitzen, gibt es für Cakewalk eine gleichwertige Emulation als Studioware Panel:



k5000_mcb10_v2.zip (198K)



Damit einmal gefundene Einstellungen auf der Macro Control Box nicht für immer verloren sind (wenn man sie nicht speichern möchte oder kann) gibt es die Möglichkeit, sie in einem Word97 Dokument zu verewigen:



mcb10cht.zip (6K)



Alternativen zur Macro Control Box:

• Bit Stream Pro von Wave Idea.
  Diese Control Box ist auch als Bausatz erhältlich.

• PC1600x von Peavey.
  Eine Programmierung des PC1600x für den K5000 gibt es hier als Download (54K).
